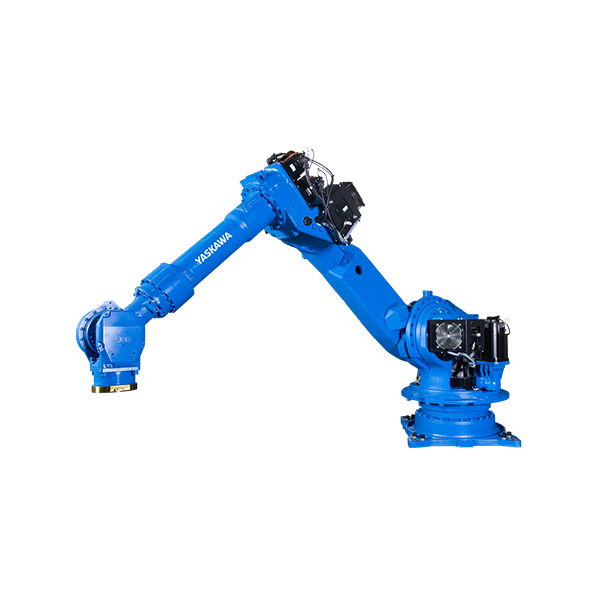

MOTOMAN-PH130F
6轴垂直多关节型
负载：130KG
动作范围：2651mm
控制柜：YRC1000
用途：搬运、冲压机间搬运
您也可以拨打电话：13668033534
・冲压模具更换容易的搁板类型
・精度高，寿命长，独特构造适合高频重复动作
・冲压间距最大对应4～7m
・减少了机器人与控制柜间的电缆线数，提升了维护性的同时提供简洁的设备
| 标准规格 | MOTOMAN-PH130F | |
|---|---|---|
| 型号 | YR-1-06VXF130-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量*1 | 手首部 | 130kg |
| U臂上 | 30kg | |
| 最大可达 | 2651mm | |
| 重复定位精度*2 | ±0.2mm | |
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -60° – +76° | |
| U轴（上臂） | -80.8° – +197° | |
| R轴（手腕旋转） | -360° – +360° | |
| B轴（手腕摆动） | -130° – +130° | |
| T轴（手腕回转） | -360° – +360° | |
| 最大速度 | S轴（旋转） | 2.27rad/s, 130°/s |
| L轴（下臂） | 2.27rad/s, 130°/s | |
| U轴（上臂） | 2.27rad/s, 130°/s | |
| R轴（手腕旋转） | 3.75rad/s, 215°/s | |
| B轴（手腕摆动） | 3.14rad/s, 180°/s | |
| T轴（手腕回转） | 5.23rad/s, 300°/s | |
| 容许力矩 | R轴（手腕旋转） | 735N.m |
| B轴（手腕摆动） | 735N.m | |
| T轴（手腕回转） | 421N.m | |
| 容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 45kg.m2 |
| B轴（手腕摆动） | 45kg.m2 | |
| T轴（手腕回转） | 15kg.m2 | |
| 本体质量 | 1500kg | |
| 防护等级 | 本体：IP54 手腕轴：IP67 | |
| 安装环境 | 温度 | 0° – +40° |
| 湿度 | 20% – 80%RH（无结露） | |
| 震动 | 9.8m/s2以下 | |
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | |
| 电源容量*3 | 7.5kVA | |
| 安装方式*4 | 置地式 | |
| 用途 | 搬运、冲压机间搬运 | |
| 备注 | *1：JIS B 8432为基准。 (注)本表是以SI单位系为记载。 |
|
